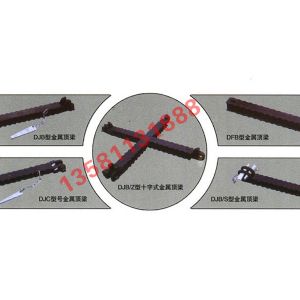

金属顶梁主要用于煤矿采煤工作面,位于单体液压支柱之上顶板之下,传递顶板压力的支撑。
使用方法
将需要安设的顶梁竖起或斜着立起,使接头能顺利插入已安设好的顶梁耳子中间,穿上销子并打紧,然后托起顶梁便之与顶板接触,再将调角楔插入左右耳子和接头害口,使顶梁悬臂靠近顶板,如顶板不平,应用木楔或森板垫实,调角楔的链子挂在梁体边缘定位孔上。
在悬臂梁下面安设支柱后,应及时将调角楔取下来,挂在工作面推进方向的顶梁上备用,以免丢失。
顶梁的接长方向应垂直于工作面煤壁,每列顶梁之间距离应保持相等和均匀。
每根顶梁下安设一根支柱,每列顶梁使用一个调角楔,备用一个调角楔,并放在专用工具箱内保存。
规格(单位:mm)
600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
2600 | 2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 | 4200 |
|
技术参数
顶梁规格 | 单梁试验载荷(KN ) | 铰接部试验载荷(KN ) | ||||||
L≥1000 ( mm) | 700≤L<1000(mm) | 600≤L<700(mm) | ||||||
小 | 大 | 小 | 大 | 小 | 大 | 小 | 大 | |
DJB型 | 300 | 400 | 420 | 560 | 470 | 630 | 170 | 250 |
DJC型 | 200 | 250 | 280 | 350 | 310 | 390 | 100 | 115 |
